二氧化钛颜料标准

GB/T 1706—2006 二氧化钛颜料

Titanium dioxide pigments

（ISO 591-1:2000, Titanium dioxide pigments for paints — Part 1: Specifications and methods of test, MOD）

代替 GB 1706—1993   |   2006-09-01 发布   |   2007-02-01 实施

中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会 发布

1 范围

本标准规定了二氧化钛颜料的产品分类、要求、试验方法、检验结果的判定及标志、包装、运输和贮存。

本标准适用于硫酸法或氯化法生产的二氧化钛颜料。该产品主要用于涂料、橡胶、塑料、油墨及造纸等行业。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

• GB/T 1250   极限数值的表示方法和判定方法
• GB/T 1717—1986   颜料水悬浮液 pH 值的测定（eqv ISO 787-9:1981）
• GB/T 1864—1989   颜料颜色的比较（eqv ISO 787-1:1982）
• GB/T 3186   色漆、清漆和色漆与清漆用原材料   取样（GB/T 3186—2006, ISO 15528:2000, IDT）
• GB/T 5211.2—2003   颜料水溶物测定   热萃取法（ISO 787-3:2000, General methods of test for pigments and extenders — Part 3: Determination of matter soluble in water-Hot extraction method, IDT）
• GB/T 5211.3—1985   颜料在 105℃挥发物的测定（eqv ISO 787-2:1981）
• GB/T 5211.12   颜料水萃取液电阻率的测定（GB/T 5211.12—1986, eqv ISO 787-14:1973）
• GB/T 5211.14—1988   颜料筛余物的测定   机械冲洗法（eqv ISO 787-18:1983）
• GB/T 5211.15—1988   颜料吸油量的测定（eqv ISO 787-5:1980）
• GB/T 5211.20—1999   在本色体系中白色、黑色和着色颜料颜色的比较   色度法（eqv ISO 787-25:1993）
• GB/T 13451.2—1992   着色颜料相对着色力和白色颜料相对散射力的测定   光度计法（eqv ISO 787-24:1985）

3 术语和定义

本标准采用下列术语和定义：

3.1 二氧化钛颜料   titanium dioxide pigments

由 X-射线法测定的晶体结构主要为锐钛型或金红石型的二氧化钛（TiO₂）组成的颜料。

4 产品分类

4.1 型号

本标准包括以下两种类型的二氧化钛颜料：

• A 型：锐钛型
• R 型：金红石型

4.2 品种

颜料可进一步分为下列品种：

• A 型：A1、A2
• R 型：R1、R2、R3

5 特性要求和容许范围

5.1 外观

应为软质干燥粉末或在不加研磨下用调刀易于碾碎。

5.2 其他特性

5.2.1   符合本标准的二氧化钛颜料，其基本要求规定于表 1，条件要求规定于表 2。条件要求将由有关双方规定。

表 2 中预处理后 105℃挥发物为商定项目，只有当有关方面明确规定或有合同约定时才进行。

5.2.2   表 2 中所指商定的参比样应符合表 1 中要求。

表 1   基本要求

表 2   条件要求

^a 测定时所用的参比样为有关双方商定的样品。

6 取样

按 GB/T 3186 的规定取受试产品的代表性样品。

7 试验方法

7.1 二氧化钛含量的测定——铝还原法

7.1.1 原理

经干燥的试样溶解在含有硫酸铵的硫酸中。在二氧化碳气氛下用金属铝将四价钛还原成三价钛。然后以硫氨酸铵作指示剂，用硫酸铁铵标准滴定溶液滴定上述溶液。

7.1.2 试剂

所用试剂均应采用分析纯试剂，并使用符合 GB/T 6682 规定的纯度至少为 3 级的水。

• 7.1.2.1   浓盐酸：质量分数约为 37%，ρ≈1.19 g/mL
• 7.1.2.2   浓硫酸：质量分数约为 96%，ρ≈1.84 g/mL
• 7.1.2.3   硫酸铵
• 7.1.2.4   碳酸氢钠：饱和溶液（将约 10 g 碳酸氢钠加入到 90 mL 水中）
• 7.1.2.5   硫氰酸铵指示剂（将 24.5 g 硫氰酸铵溶于 80 mL 热水中，过滤，冷却至室温并稀释至 100 mL，贮存于密闭深色瓶中）
• 7.1.2.6   硫酸铁铵标准滴定溶液：1 mL 相当于 0.004 8 g TiO₂
• 7.1.2.6.1 制备

称取 30g硫酸铁铵(FeNH₄(SO₄)·12H₂O)置于1000mL单刻度容量瓶中,加入300mL含15mL 硫酸(7.1.2.2)的水溶解。滴加高锰酸钾溶液(7.1.2.7)直至溶液呈粉红色。用水稀释至刻度并摇匀。如溶液浑浊则过滤。

• 7.1.2.6.2 标定

称取经(105士2)℃下干燥至恒重的二氧化钛标准参比物质190mg~210mg,按7.1.4.3中所述步骤标定上述溶液。

用式(1)计算溶液的二氧化钛相当量T₁,以每毫升相当TiO:克数表示

T₁=(m₁×ω(TiO₂)) /( V₁x100 )-----------------(1)

式中:

• m₁--所用二氧化钛标准参比物质的质量,单位为克(g);
• ω(TiO₂)---标准参比物质的二氧化钛含量,以质量分数表示(如用光谱纯二氧化钛,则w(TiO,)以100%计);
• V₁--消耗硫酸铁铵标准溶液的体积,单位为毫升(mL)。
• 7.1.2.7   高锰酸钾溶液 c(⅕ KMnO₄)=0.1 mol/L
• 7.1.2.8   金属铝：电解级，以铝箔、铝片和铝线形式存在，含量（质量分数）不低于 99.5%

7.1.3 仪器

使用普通实验室仪器，以及下列仪器：

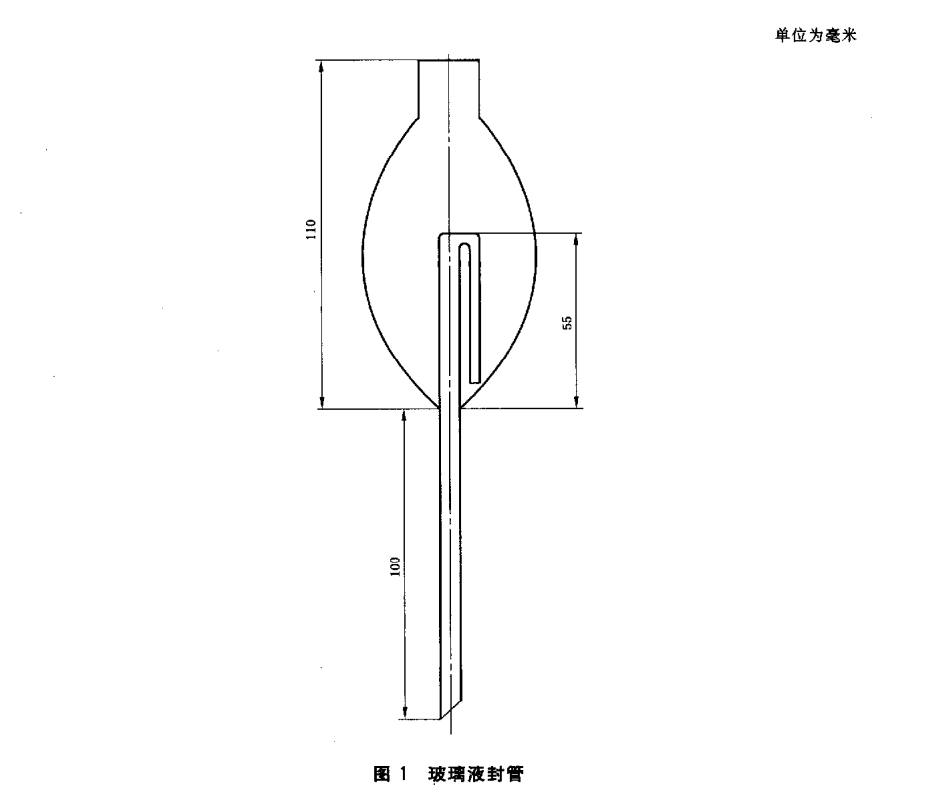

• 7.1.3.1   玻璃液封管（见图 1），其他合适的吸收器也可使用
• 7.1.3.2   称量瓶：广口，带合适盖子，尺寸不大于试验所需
• 7.1.3.3   烘箱：能维持（105±2）℃
• 7.1.3.4   干燥器：内盛合适干燥剂，如硅胶

7.1.4 步骤

7.1.4.1 总则：平行测定两次。

7.1.4.2 试样：取 10 g 试样于敞口称量瓶中在（105±2）℃下干燥至恒重，加盖并置于干燥器中冷却至室温。称取 190 mg～210 mg 上述试样(m₂)，精确至 0.1 mg。

7.1.4.3 测定：将试样转移至干燥的 500 mL 锥形瓶中。加入 7 g～8 g 硫酸铵和 20 mL 硫酸，摇匀置于电热板上先小火缓慢加热，直至产生强烈白烟，再继续加强热直至溶解完全。小心冷却，加入 120 mL 水和 20 mL 盐酸。加入约 2.5 g 金属铝于锥形瓶中，装上液封管，塞紧胶塞，并在液封管中加入碳酸氢钠溶液。待铝片溶解完全，加热溶液至微沸并保持 3 min～5 min。冷却至约 60℃，最好将锥形瓶部分浸入盛水容器中。加入 2 mL 硫氰酸铵指示剂，立即用硫酸铁铵标准滴定溶液滴定至终点淡橙色。

7.1.5 结果的表示

7.1.5.1 计算：用下式计算二氧化钛含量 ω，以质量分数表示：

ω(TiO₂) = (V₂ × T₁ × 100) / m₂

式中：

• m₂ —— 经干燥至恒重的试样的质量，单位为克（g）
• V₂ —— 滴定消耗硫酸铁铵标准溶液的体积，单位为毫升（mL）
• T₁ —— 与每毫升硫酸铁铵标准溶液相当的二氧化钛克数（见 7.1.2.6），单位为克每毫升（g/mL）

计算两次平行测定值之平均值，报告结果至 0.1%。

7.1.5.2 允许差：两次平行测定值之绝对差不得大于 0.4%。

7.2 105℃挥发物的测定

按 GB/T 5211.3—1985 中的规定进行。

7.3 水溶物的测定

按 GB/T 5211.2—2003 中的规定进行，试样量为 10 g。

注：如颜料高度分散，可按下法进行测定：称取试样 5 g，置于一烧杯中，加入 100 mL 水，加热煮沸 5 min，冷却，然后在搅拌下加入 40 g/L 磷酸铵溶液 25 mL，放置片刻，将该溶液转移至 250 mL 容量瓶中，用水稀释至刻度，摇匀。过滤，其余操作仍按 GB/T 5211.2—2003 进行，同时进行空白试验。

两次平行测定的相对误差不得大于 8%。

7.4 筛余物的测定

按 GB/T 5211.14—1988 中的规定进行。试样量为 20 g，分散剂为六偏磷酸钠，质量浓度为 100 g/L，用量 3 mL～5 mL。

7.5 颜色的测定

7.5.1 总则：提供了两种方法：A 法——色度法和 B 法——目视法。A 法用作常规方法，B 法仅作商定方法，仲裁时选用 A 法。

7.5.2 A 法——色度法：按 GB/T 5211.20—1999 中的规定进行。所用醇酸树脂组成的质量分数为 63% 亚麻仁油、23% 邻苯二甲酸酐和 14% 三羟甲基丙烷。

7.5.3 B 法——目视法：按 GB/T 1864—1989 中的规定进行。试样量为 2.00 g，精制亚麻仁油加量为 0.8 mL～1.1 mL。

7.6 散射力的测定

按 GB/T 13451.2—1992 的规定进行。所用醇酸树脂其组成及性能与 7.5.2 中一致。

7.7 在（23±2）℃和相对湿度（50±5）% 下预处理 24 h 后 105℃挥发物的测定

将试样约 30 g 放入敞口容器中，如 ø70 mm 称量瓶或蒸发皿（样品厚度不超过 2 cm），在（23±2）℃和相对湿度（50±5）% 下放置 24 h 后按 7.2 规定进行。

7.8 水悬浮液 pH 值的测定

按 GB/T 1717—1986 中的规定进行。

7.9 吸油量的测定

按 GB/T 5211.15—1988 中的规定进行。规定日常检测称量为 5 g，仲裁时称量为 10 g。

7.10 水萃取液电阻率的测定

按 GB/T 5211.12 中的规定进行。

8 检验结果的判定

按 GB/T 1250 中修约值比较法进行。

9 标志、包装、运输和贮存

9.1 标志

产品包装袋上应印有牢固、清晰的标志，包括生产厂名称和地址、产品名称、注册商标、标准代号、型号、生产批号、净含量、生产日期及规定的"防潮"标志。

9.2 包装

产品可用塑料编织袋内衬塑料薄膜袋包装，也可用其他适宜的包装材料包装。

9.3 运输

运输、装卸时要轻装、轻卸，防止包装污染和破损。产品在运输中应防止雨淋和日光曝晒。

9.4 贮存

产品应按分类、分批存放在通风干燥处，严禁与产品可发生反应的物品接触，并注意防潮。

附录 A（资料性附录）

本标准与 ISO 591-1:2000 技术性差异及其原因

参考文献

• [1] GB 1706—1993   二氧化钛颜料（neq ISO 591:1977）
• [2] GB/T 6682   分析实验室用水规格和试验方法（GB/T 6682—1992, neq ISO 3696:1987）
• [3] HG/T 2457   颜料产品检验、标志、包装、运输和贮存通则（HG/T 2457—1993）

本标准由中国石油和化学工业协会提出，由全国涂料和颜料标准化技术委员会归口。主要起草单位：中国化工建设总公司常州涂料化工研究院、攀枝花钢铁有限责任公司钛业公司、四川龙蟒钛业有限责任公司、镇江钛白粉股份有限公司、常州市武进区申武钛白粉厂。

本标准于 1979 年首次发布，1988 年第一次修订，1993 年第二次修订，本次为第三次修订。
